¡Hola! Como proveedor de bridas con cuello soldado, a menudo me preguntan sobre los espacios libres de instalación para estos componentes esenciales. En esta publicación de blog, desglosaré todo lo que necesita saber sobre los espacios libres de instalación para bridas con cuello soldado, para que pueda garantizar un proceso de instalación exitoso y sin problemas.

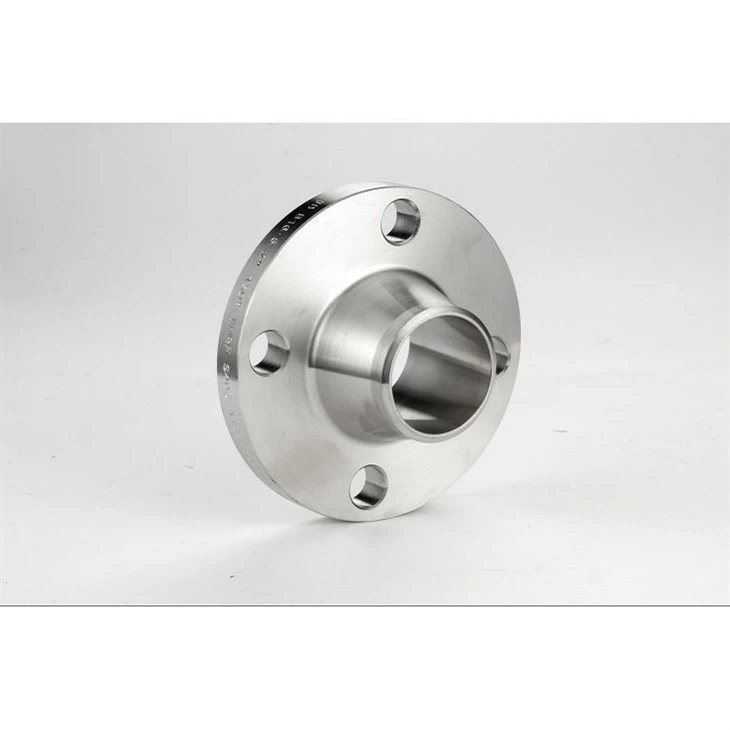

En primer lugar, comprendamos rápidamente qué es una brida con cuello soldado. Una brida con cuello soldado es un tipo de brida que tiene un cubo cónico largo que está soldado a la tubería. Este diseño proporciona una transición suave desde la brida a la tubería, lo que reduce la concentración de tensiones y lo hace adecuado para aplicaciones de alta presión y alta temperatura.
Ahora, profundicemos en los espacios libres de instalación. Los espacios libres de instalación para bridas con cuello soldado son cruciales ya que garantizan una alineación adecuada, evitan fugas y mantienen la integridad estructural del sistema de tuberías. Hay varias distancias clave que debe considerar durante el proceso de instalación.
Espacio libre del extremo de la tubería
El espacio libre del extremo de la tubería es la distancia entre el extremo de la tubería y la cara de la brida. Este espacio libre es importante porque permite una soldadura adecuada y garantiza que la unión soldada sea fuerte y libre de fugas. Generalmente, el extremo de la tubería debe estar al ras con la cara de la brida o tener un pequeño espacio de aproximadamente 1/16 de pulgada a 1/8 de pulgada. Este espacio ayuda a adaptarse a cualquier variación menor en la longitud de la tubería y permite una penetración adecuada de la soldadura.
Espacio libre para los orificios de los pernos
La holgura de los orificios de los pernos se refiere al espacio entre los orificios de los pernos en la brida y los pernos mismos. Este espacio libre es necesario para permitir una fácil inserción y apriete de los pernos. El diámetro del orificio del perno suele ser mayor que el diámetro del perno para proporcionar este espacio libre. Por ejemplo, si utiliza un perno de 1 pulgada, el diámetro del orificio del perno podría ser de 1-1/8 pulgadas. Este espacio adicional garantiza que los pernos se puedan insertar suavemente y que se puedan apretar uniformemente sin atascarse.
Espacio libre de la cara de la brida
La holgura de la cara de la brida es la distancia entre las caras coincidentes de dos bridas cuando están atornilladas entre sí. Este espacio libre es importante para garantizar un sellado adecuado. Si las bridas están demasiado juntas, puede resultar difícil lograr un buen sellado y, si están demasiado separadas, pueden producirse fugas. La holgura de la cara de la brida generalmente se especifica mediante la norma de brida, comoBridas de acero ASME B16.5. Según ASME B16.5, la holgura de la cara de la brida debe estar dentro de un cierto rango dependiendo del tamaño y la clase de la brida.
Liquidación del cubo
La holgura del cubo es el espacio entre el cubo de la brida del cuello soldado y la tubería. Este espacio libre permite una soldadura adecuada y ayuda a evitar el sobrecalentamiento de la tubería durante el proceso de soldadura. El cubo debe encajar perfectamente alrededor de la tubería, pero debe haber suficiente espacio para garantizar que la soldadura pueda penetrar completamente.
Cómo medir las holguras
Medir con precisión los espacios libres de instalación es crucial para una instalación exitosa. Puede utilizar una variedad de herramientas para medir estas holguras, como calibres, micrómetros y galgas de espesores. Por ejemplo, para medir el espacio libre del extremo de la tubería, puede usar una regla o un calibre para medir la distancia entre el extremo de la tubería y la cara de la brida. Para medir la holgura del orificio del perno, puede usar un calibre para medir el diámetro del orificio del perno y compararlo con el diámetro del perno.
Importancia de seguir los estándares
Es importante seguir las normas pertinentes en lo que respecta a los espacios libres de instalación para bridas con cuello soldado. Estándares comoDimensiones de brida con cuello soldado ASME B16.5 Clase 150Proporciona especificaciones detalladas para las dimensiones y espacios libres de las bridas con cuello soldado. Si sigue estos estándares, puede asegurarse de que sus bridas estén instaladas correctamente y que su sistema de tuberías sea seguro y confiable.
Errores comunes a evitar
Hay algunos errores comunes que la gente comete al instalar bridas con cuello soldado. Uno de los errores más comunes es no dejar suficiente espacio libre. Por ejemplo, si el extremo de la tubería no está al ras con la cara de la brida o si no hay suficiente espacio libre para los orificios de los pernos, pueden surgir problemas durante el proceso de instalación. Otro error es no apretar los tornillos de manera uniforme. Esto puede provocar una tensión desigual en la brida y provocar fugas.
Consejos para una instalación exitosa
A continuación se ofrecen algunos consejos para garantizar una instalación exitosa de bridas con cuello soldado:
- Prepare la tubería y la brida: Asegúrese de que los extremos de la tubería estén limpios y libres de residuos u óxido. Las caras de las bridas también deben estar limpias y lisas.
- Utilice las herramientas adecuadas: Utilice las herramientas adecuadas para medir y apretar los pernos. Esto le ayudará a lograr las holguras correctas y a garantizar que los pernos estén apretados de manera uniforme.
- Siga el procedimiento de instalación: Siga paso a paso el procedimiento de instalación recomendado. Esto incluye alinear las bridas correctamente, insertar los pernos y apretarlos en una secuencia específica.
Conclusión
En conclusión, los espacios libres de instalación para bridas con cuello soldado son fundamentales para una instalación exitosa. Al comprender y seguir los espacios libres adecuados para el extremo de la tubería, el orificio del perno, la cara de la brida y el cubo, puede asegurarse de que sus bridas estén instaladas correctamente y que su sistema de tuberías sea seguro y libre de fugas. Recuerde seguir siempre los estándares pertinentes y utilizar las herramientas y técnicas adecuadas.
Si está buscando bridas con cuello soldado de alta calidad, me encantaría ayudarle. Ofrecemos una amplia gama de bridas con cuello soldado que cumplen con todos los estándares de la industria. Ya sea que necesite un tamaño, clase o material específico, lo tenemos cubierto. No dude en comunicarse con nosotros para analizar sus requisitos e iniciar un proceso de adquisición. Estamos aquí para asegurarnos de que obtenga las mejores bridas para su proyecto.
